RETENÇÃO TIPO PISTÃO

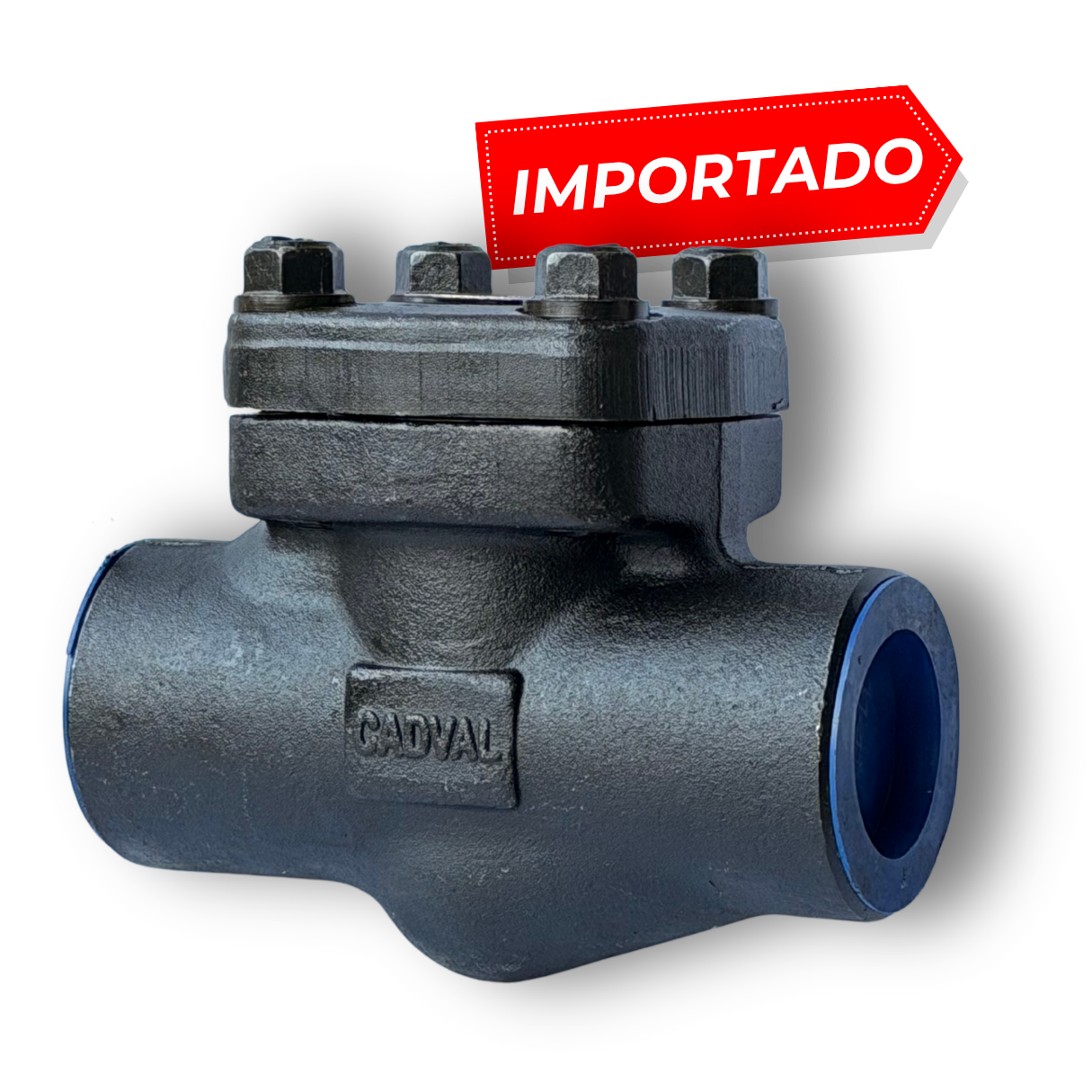

retenção tipo pistão 800 importado.png





RETENÇÃO TIPO PISTÃO F-030 800#

Aço Carbono ASTM A105

Classe de Pressão 800#
Extremidades: Encaixe Solda SW (ASME B16.11)
ou Rosca NPT (ASME B1.20.1)
Padrão de Construção API 602
Teste Conforme API 598
Temperatura Máxima Admissível 538°C (15,7 bar)
Pressão Máxima Admissível 136,2 bar
à Temperatura Ambiente (-29°C até 38°C)




APLICAÇÃO

INSTALAÇÃO

A válvula de retenção tipo pistão serve para prevenir
o refluxo com fechamento automático, sendo
utilizada em sistemas de alta pressão e temperatura.
Seu conjunto de vedação possui o auxílio de uma
mola para realizar o fechamento imediatamente após
a inversão do sentido de escoamento, protegendo os
equipamentos e garantindo a segurança do processo.
Seu uso está principalmente voltado às indústrias
químicas e petroquímicas, sistemas de vapores,
gases e ar comprimido.

A válvula de retenção tipo pistão é unidirecional e
possui uma seta indicativa de escoamento do
fluxo, devendo ser obedecida para o correto
funcionamento do sistema. Devido a atuação da
mola em seu obturador, ela pode ser instalada
em qualquer posição. Mas, recomenda-se que
seja praticado o uso de sua tampa voltado para
cima, ou que a mesma fique em uma posição
adequada para a realização de possíveis
manutenções.
